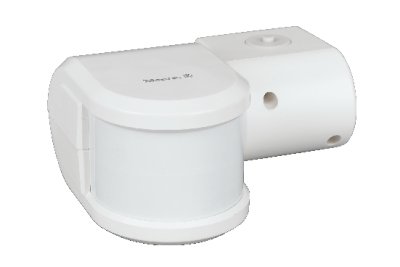

PIR-Bewegungsmelder 200°
CSEZ-01/12
Der "konventionelle" PIR-Bewegungsmelder
mit Relaisausgang erfasst Bewegungen mittels
PIR-2xDUAL-Element-Sensor im Außenbereich. Die Helligkeit (ca. 2-
2000 lux), bei der
der Bewegungsmelder anspricht,
aber auch die Ausschaltverzögerung (ca. 9 Sekunden -
9 Minuten) können mittels Potentiometer an der Geräteunterseite
eingestellt werden. Der
Sensor des
PIR-Bewegungsmelders kann zur Feinjustage um gesamt ca. 160° geschwenkt
werden. Das Ausblenden einzelner Bereiche kann
mittels Blenden (im Lieferumfang enthalten)
erfolgen. Das Gerät ist netzversorgt, der Relaiskontakt ist
potenzialbehaftet. Um
den PIR-Bewegungsmelder in
das Moeller-Funk-System einzubinden, kann die Auswertung
des Signales ausschließlich über den Binäreingang 2x230VAC (265626)
im Mode 2 erfolgen.
Die Auswertung mittels
Binäreingang 2-fach Signalkontakt (265627) ist NICHT zulässig!
Achtung: korrekte Verdrahtung
beachten!
• Schrauben und Dübel im
Lieferumfang.
• Blenden im
Lieferumfang.
16A, 230VAC, 200° ca. 16m bei
h=2m
Bedienungsanleitung :
Installation:
|
|
Heim-Anwender
|
Elektro-Fachhandel
|
|
Montage
|
*
|
Ja
|
|
Programmierung Binäreingang
Basic-Mode
|
Nein
|
Nein
|
|
Einbindung in System
im Comfort-Mode
|
nur mit
265645
|
nur mit
265645
|
* Für die Installation einiger Komponenten die am
230 V Netz betrieben werden, sollten
Sie die Hilfe ihrer lokalen
Elektroinstallationsfirma in Anspruch nehmen !
Eine Selbstinstallation kann den
Versicherungsverlust bedeuten, weshalb wir für
eine Selbstinstallation nicht
haften !
