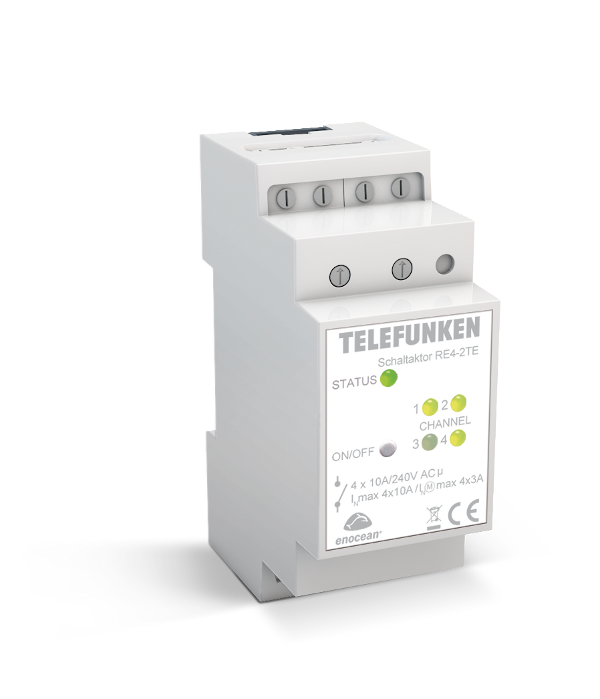

Schaltaktor RE4-2TE
Reiheneinbau JOONIOR/EnOcean
Der Schaltaktor RE4-2TE ist eine Komponente des Joonior Smart
Building Systems. Er wird zwischen 230-Volt-Netz und Verbraucher angeschlossen.
Er ermöglicht das Ein- und Ausschalten von unterschiedlichen Verbrauchern wie
z.B. Glühlampen, elektrische Verbraucher und
HV-Halogenlampen.
Vorteile auf einen Blick:
• Zum Anschluss von vier
Verbrauchern
• Verbraucher können lokal oder über ein Bediengerät aus
der Ferne geschaltet werden
• In Szenen für Sicherheit oder Funktionen
wie StandbyOff integrierbar
• Kostengünstiges Modul für die
Automation
ALLGEMEINE
DATEN
Bezeichnung Schaltaktor RE4-2TE
Artikelnummer
EPSA33B005
Umgebungstemperatur Min. -20°C bis max. + 40°C
Voraussetzung
Zentraleinheit, Antennenmodul AP,
Spannungsversorgung RE-SV-2TE bzw.
Schaltaktor RE4-SV-4TE
Schutzart IP20
MECHANISCHE
DATEN
Abmessungen B/T: 36 (2TE) x 55 mm
Material (Gehäuse)
Polycarbonat, hellgrau
Schraubklemmen Max. 2 x 1,5 mm2
Schalterart 2
Schließer
ELEKTRISCHE DATEN
Verbraucherspannung
(Klemme I12-I34) Externe Spannungsversorgung 230-240V
~
(50-60Hz)
Verbraucherausgang (Klemme O1-O4) 4 potentialfreie Relaisausgänge
(Schaltleistung max. 10 A)
Spannungsversorgung Nom. 24 V DC (SELV) über
Modularbuchsen
Leistungsaufnahme 0,3 W im Standby, 1,75 W im
Aktivmodus
Glühlampen, el. Verbraucher <= 2.000W (ohmsche Last, cos f =
1)
HV-Halogenlampen <= 1.500W
Motorlast <= 3 A
Leuchtstofflampen
unkompensiert <= 18 x 58 W
KOMMUNIKATION
Funk
EnOcean, unidirektional, Frequenz 868 MHz,
SRD-Band, Reichweite im Gebäude
bis zu 30m
EEP F6-02-01
Alle technischen Daten sind
Herstellerangaben! Irrtum, Druckfehler, Preisänderungen und Liefermöglichkeit
vorbehalten.
