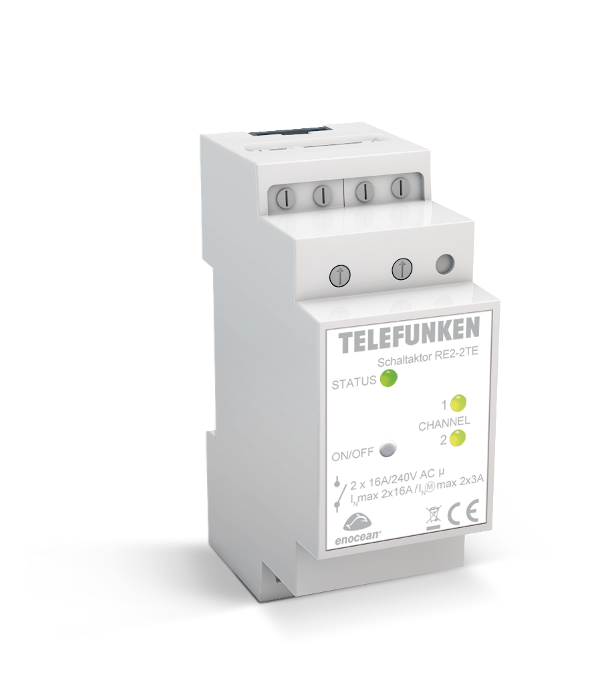

Schaltaktor RE2-2TE
Reiheneinbau JOONIOR/EnOcean
Der Schaltaktor RE2-2TE ist eine Komponente des Joonior Smart
Building Systems. Er wird zwischen 230-Volt-Netz und Verbraucher angeschlossen.
Er ermöglicht das Ein- und Ausschalten von unterschiedlichen Verbrauchern wie
z.B. Glühlampen, elektrische Verbraucher und
HV-Halogenlampen.
Vorteile auf einen Blick:
• Zum Anschluss von zwei
Verbrauchern
• Verbraucher können lokal oder über ein Bediengerät aus
der Ferne geschaltet werden
• In Szenen für Sicherheit oder Funktionen
wie StandbyOff integrierbar
• Kostengünstiges Modul für die
Automation
ALLGEMEINE DATEN
Bezeichnung Schaltaktor
RE2-2TE
Artikelnummer EPSA33B006
Umgebungstemperatur Min. -20°C bis max. +
40°C
Voraussetzung Zentraleinheit, Antennenmodul AP,
Spannungsversorgung
RE-SV-2TE bzw. Schaltaktor RE4-SV-4TE
Schutzart
IP20
MECHANISCHE DATEN
Abmessungen B/T: 36 (2TE) x 55
mm
Material (Gehäuse) Polycarbonat, hellgrau
Schraubklemmen Max. 2 x 1,5
mm2
Schalterart 2 Schließer
ELEKTRISCHE
DATEN
Verbraucherspannung (Klemme I1-I2) Externe Spannungsversorgung
230-240V
~ (50-60Hz)
Verbrauchsausgang (Klemme O1-O2) 2 potentialfreie
Relaisausgänge (Schaltleistung max. 16 A)
Spannungsversorgung Nom. 24 V DC
(SELV) über Modularbuchsen
Leistungsaufnahme 0,3 W im Standby, 1,1 W im
Aktivmodus
Glühlampen, el. Verbraucher <= 2.500W (ohmsche Last, cos f =
1)
HV-Halogenlampen <= 1.500W
Motorlast <= 3 A
Leuchtstofflampen
unkompensiert <= 18 x 58 W
KOMMUNIKATION
Funk
EnOcean, unidirektional, Frequenz 868 MHz,
SRD-Band, Reichweite im Gebäude
bis zu 30m
EEP F6-02-01
Alle technischen Daten sind
Herstellerangaben! Irrtum, Druckfehler, Preisänderungen und Liefermöglichkeit
vorbehalten.
