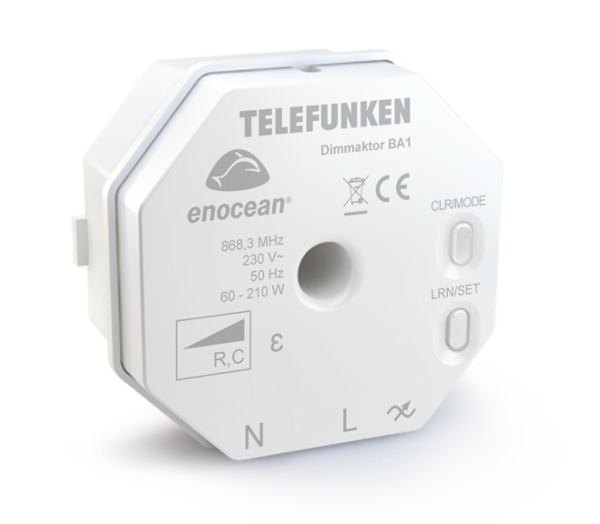

Funk-Dimmaktor BA1
JOONIOR/EnOcean
Der Dimmaktor BA1 ist eine Komponente
des Joonior Smart Building Systems. Er wird zwischen 230-Volt-Netz und
Verbraucher angeschlossen.
Sein integriertes Funkmodul ermöglicht das Dimmen,
Ein- und Ausschalten von unterschiedlichen Verbrauchern wie z.B. Glühlampen,
HV-Halogenlampen und
elektronischen Transformatoren.
Vorteile auf einen
Blick:
• Verbraucher können lokal oder über ein Bediengerät aus der
Ferne geschaltet und gedimmt werden
• In Szenen für Sicherheit oder
Funktionen wie Standby- Off integrierbar
• Kostengünstiges Modul für die
Automation
ALLGEMEINE
DATEN:
Bezeichnung Dimmaktor BA1
Artikelnummer
EPDA33B000
Umgebungstemperatur Min. -20 °C bis max. + 40
°C
Voraussetzung Zentraleinheit
Schutzart IP20
MECHANISCHE DATEN:
Abmessungen B/H/T: 51 x 50
x 27 mm
Material (Gehäuse) Polyamid mit Glasfaser, weiß
ELEKTRISCHE DATEN
Betriebsspannung 230
V~ (±10 %, 50 Hz)
Absicherung Sicherungsautomat mit max. 16
A
Leistungsaufnahme 0,7 W im Standby, 0,7 W im
Aktivmodus
Verbraucherausgang 1 x Dimmerausgang für die gedimmte Phase
(Klemme )
Lastarten Glühlampen (O), HV-Halogenlampen, elektronischer
Transformator
(nicht geeignet für Transformatoren, die für
Phasenanschnitts-
dimmung zugelassen sind)
Schaltleistung 60 - 210
W
KOMMUNIKATION:
Funk
EnOcean, unidirektional, Frequenz 868 MHz,
SrD-Band, reichweite im Gebäude
bis zu 30 m
EEP A5-38-08, F6-02-01
Alle technischen Daten sind
Herstellerangaben! Irrtum, Druckfehler, Preisänderungen und Liefermöglichkeit
vorbehalten.
